La gaine électrique TPC est utilisée pour la protection mécanique des différents éléments de câblage dans le cas d’installations souterraines. On l’utilise aussi bien en montage souterrain pour des particuliers que dans le cadre de travaux publics.
Les spécificités de la gaine TPC
La gaine TPC, dont le nom signifie Tube de Protection des Câbles, est un conduit électrique uniquement employé dans le cadre d’installations souterraines. Constituée d’un tube en polyéthylène à double peau, la gaine électrique TPC protège efficacement les différents câbles, cordons, fils et faisceaux électriques de vos montages sous terre. Parfait pour les câbles électriques en basse tension, le fourreau assure également la sécurité de l’ensemble des câbles électriques unipolaires et multipolaires.
Par ailleurs, la gaine électrique TPC, de couleur rouge selon la convention, se veut homologuée IK 10, ce qui lui vaut une parfaite résistante à l’écrasement et aux chocs, indispensable pour un montage sécurisé en milieu souterrain.
Du fait de ses caractéristiques spécifiques, l’emploi d’une gaine électrique TPC en montage noyé offre de nombreux avantages.
- Étanchéité complète à l’eau
- Grande résistance aux chocs et à l’écrasement (IK 10)
- Non propagateur de la flamme
- Parfaite inertie face aux températures élevées
- Protection contre la condensation interne
Applications de la gaine électrique TPC
Nombreuses sont les applications dans lesquelles peut intervenir la gaine électrique TPC. L’ensemble des installations souterraines sont concernées, qu’il s’agisse de travaux sur un terrain privé, ou d’un chantier public. Ainsi, le fourreau TPC peut par exemple être utilisé dans le cadre de l’installation électrique d’une pompe de forage.

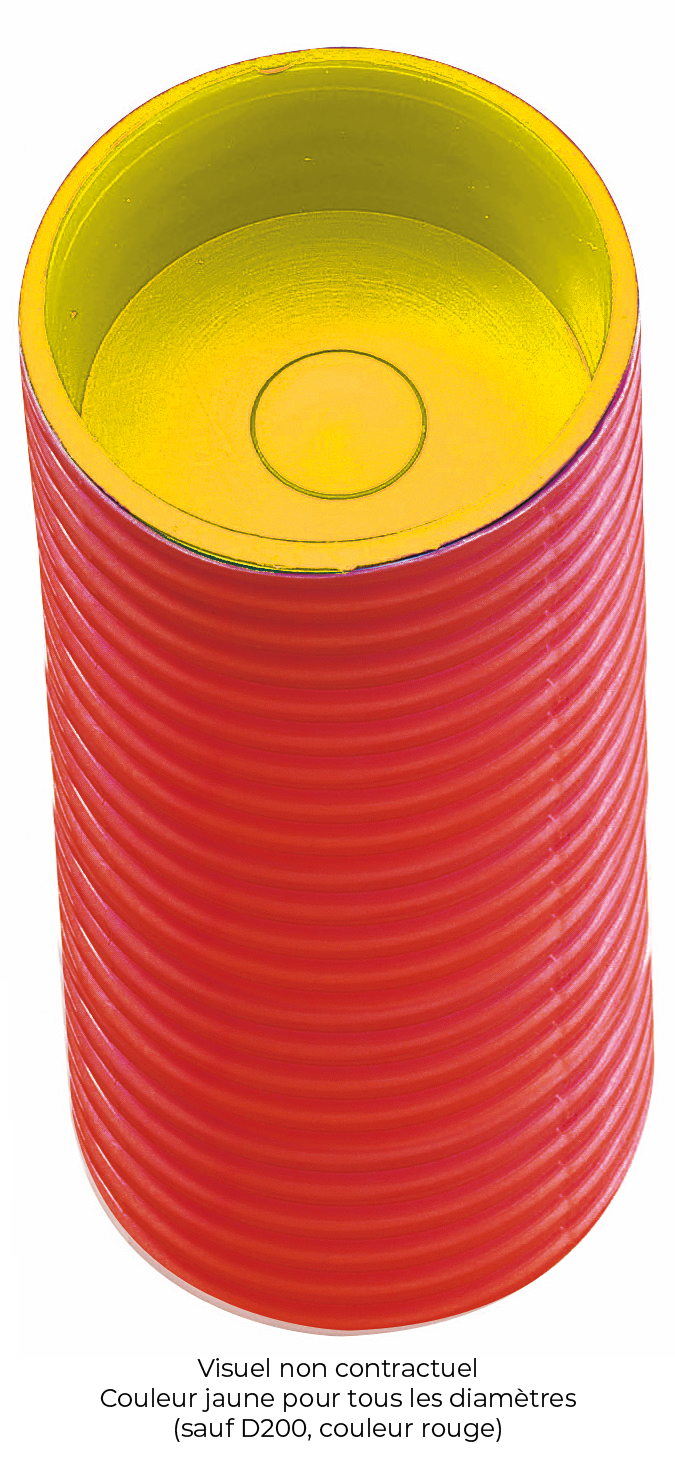

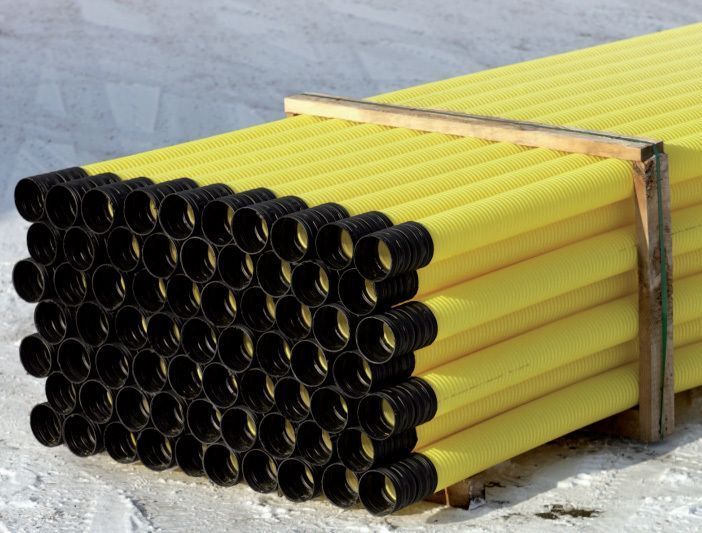

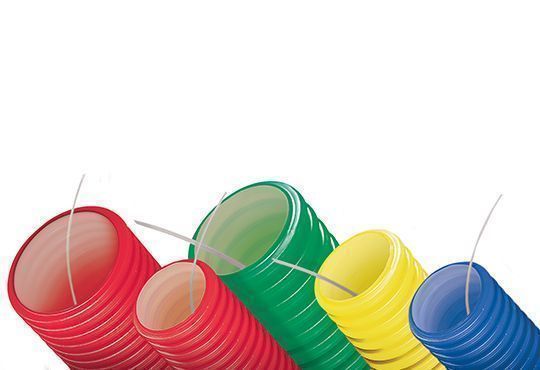

Il est également nécessaire de tenir compte du fait que la gaine TPC peut servir à la protection des canalisations de différents réseaux en extérieur. En ce cas, il convient d’employer la couleur de gaine TPC correspondant au type de réseau à protéger.
- Rouge pour les réseaux électriques
- Bleu pour les canalisations d’eau potable
- Vert pour les réseaux de télécommunication
- Jaune pour le réseau de gaz
- Blanc pour le passage de la fibre optique
- Violet pour les réseaux de chauffages urbains
- Marron pour les réseaux d'assainissement
Ces réseaux doivent respecter une distance minimale entre eux et être enterrés à des profondeurs variables selon leur nature.
La norme NF P 98‑332 fixe les distances à respecter entre les différents réseaux enterrés, ainsi que les règles d'installation d’un réseau neuf situé à proximité d’un réseau existant ou d’une zone de végétation.
Les précautions de pose
Les fourreaux doivent être posés sur un fond de fouille préalablement débarrassé des éléments susceptibles de compromettre l’intégrité de la gaine et la planéité du support.
L’application des distances minimales entre chaque réseau garantit la bonne mise en œuvre des matériaux d’assise et d’enrobage autour des gaines et participe à la stabilité de l'installation.

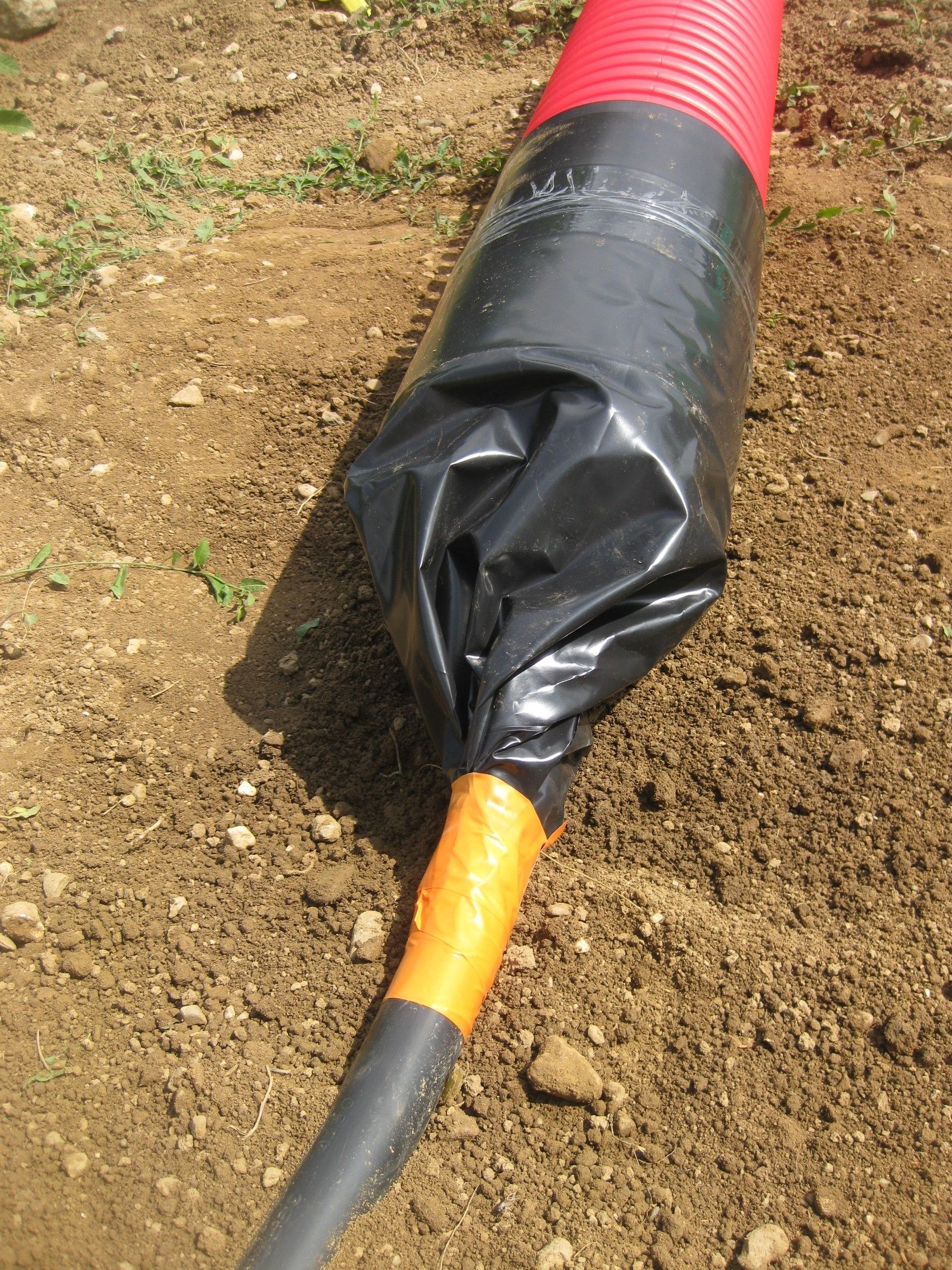

Le respect des précautions d'installation assure également l'étanchéité du conduit, notamment au niveau du montage des manchons. Les conditions de pose et de remblaiement de la tranchée sont définies par la norme NF P 98‑331.
